    1. General Description【概述】

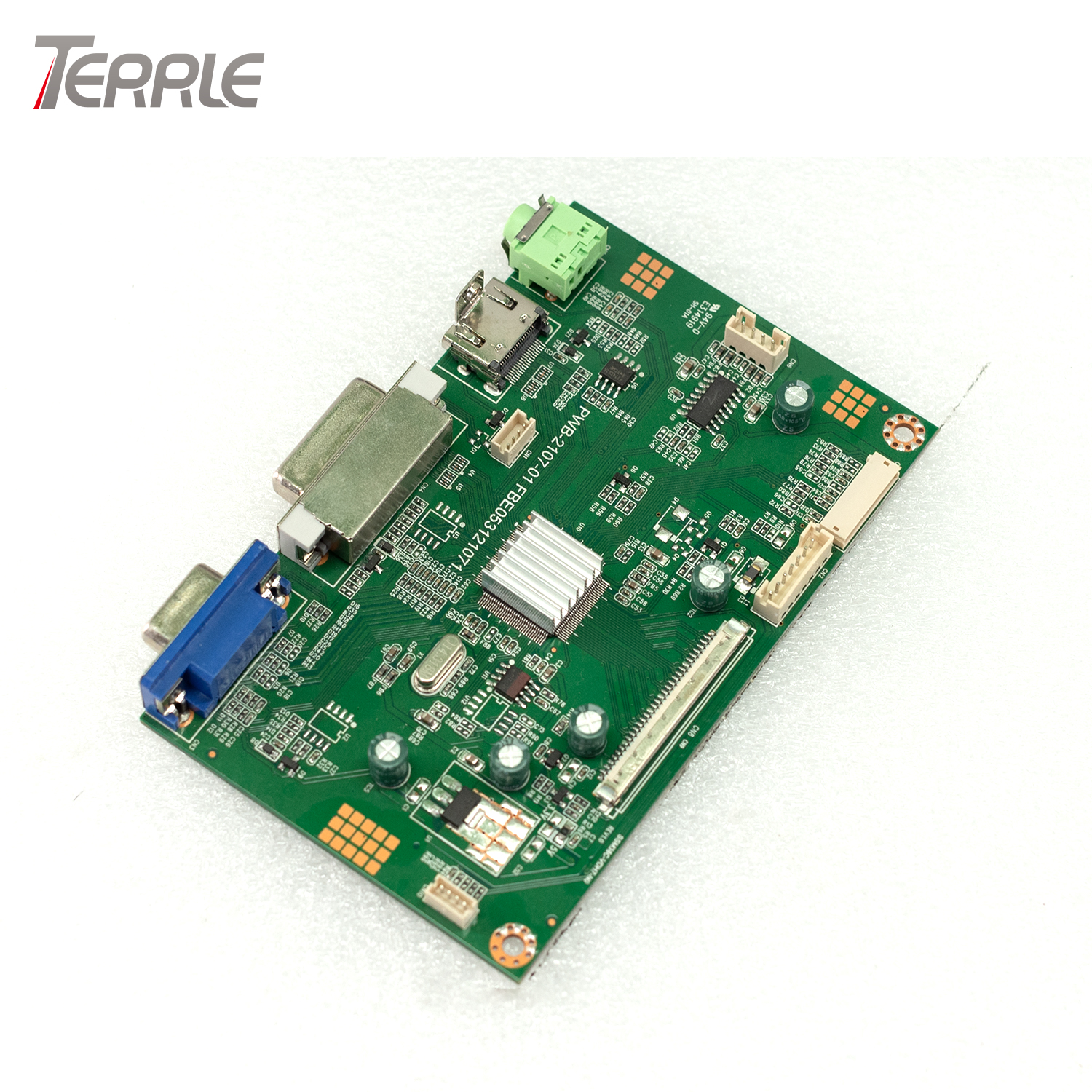

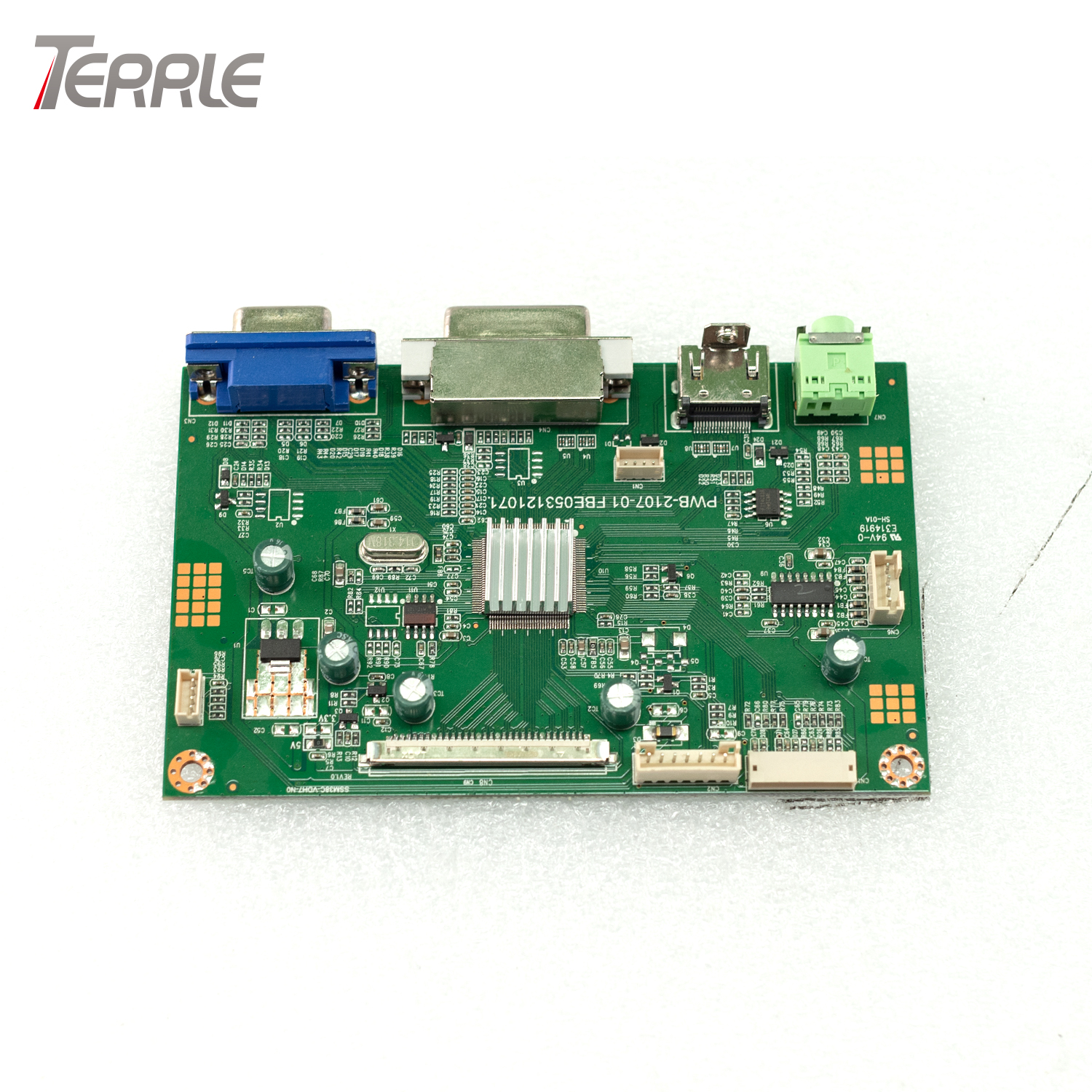

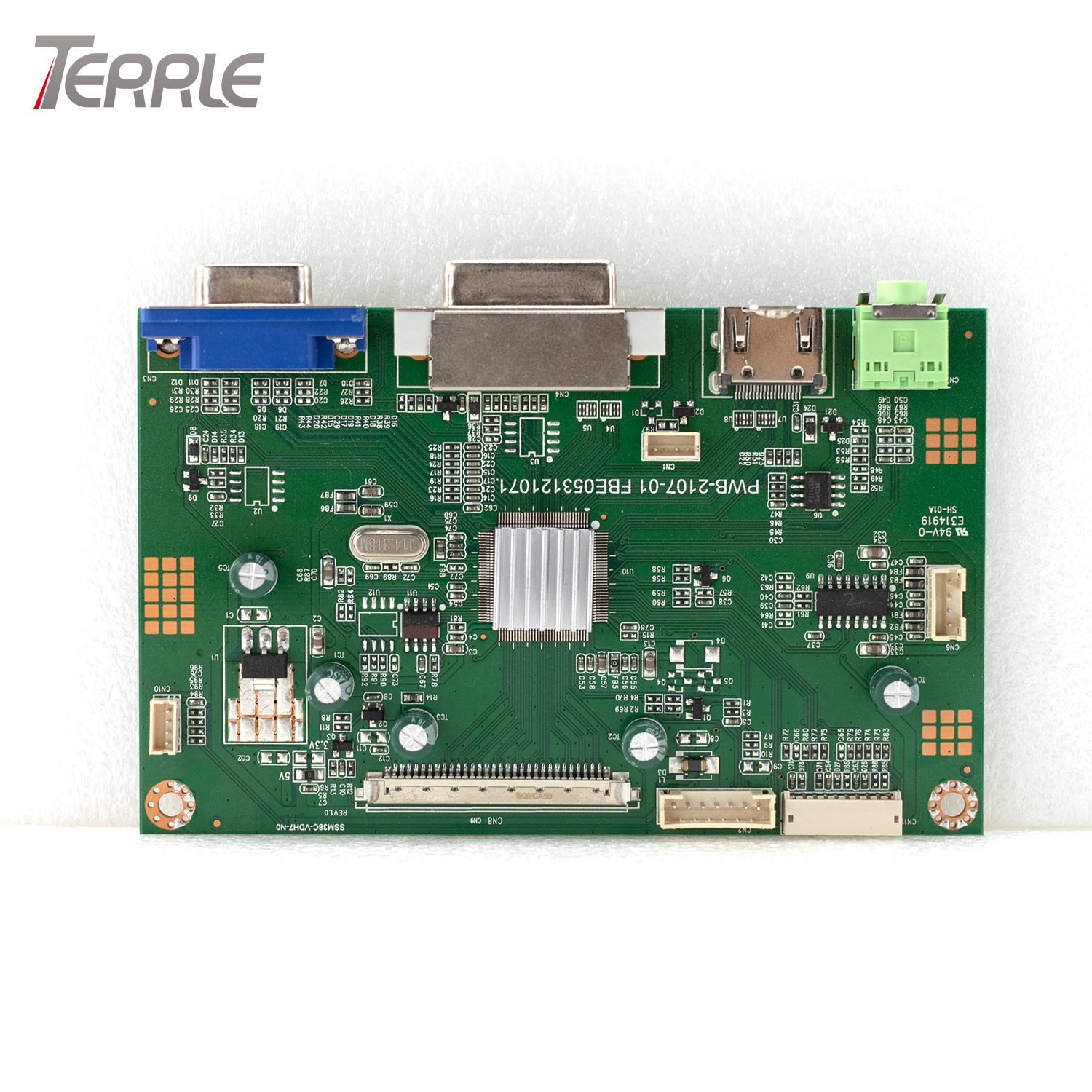

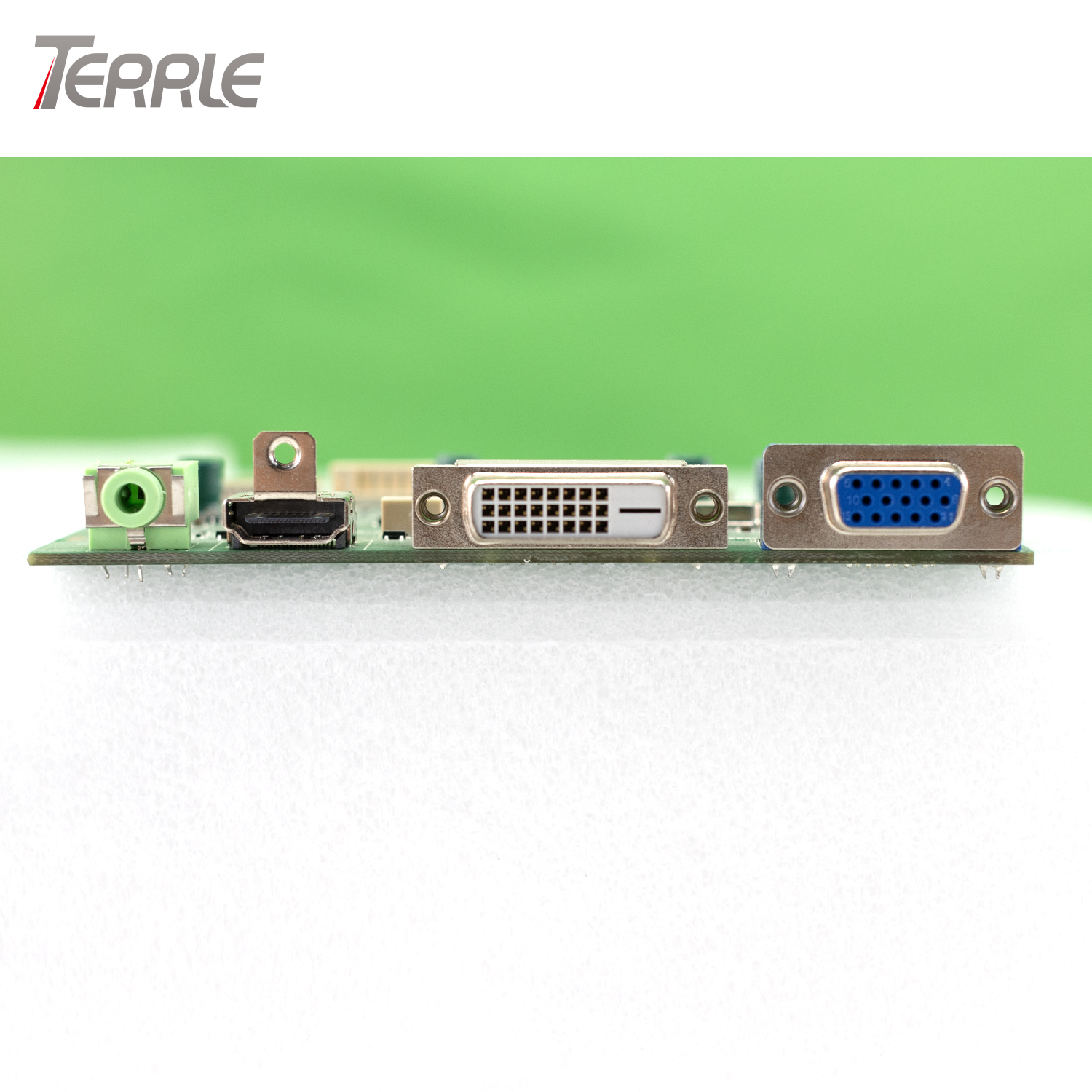

    307H23-AD is an integration LED driver and monitor main board(VGA+HDMI+DVI +AUDIO). 307H23-AD 是一款集 LED 恒流板和显示器主板(VGA+HDMI+DVI+AUDIO)于一体的二合一显示器

    驱动板。

    Supports the TFT screen with a resolution of 800*600 to 1920*1080. 支持分辨率 800*600 到 1920*1080 背光的 TFT 屏。

    307H23-AD ‘s main IC is TSUMP38CMT9-1. 该方案的主芯片为 TSUMP38CMT9-1.

    3. Features【特性说明】

    Chipset【主芯片】 TSUMP38CMT9-1

    OSD Language 【OSD 语言】

    English, Chinese, Multi-Language, 英文,中文,多国语言

    Panel【面板】

    Panel Type 【面板类型】 TFT LCD With LED Backlight

    Interface 【接口】 Dual/single LVDS Interface

    Resolution 【最高分辨率】 1920*1080

    Video Input

    【视频输入】

    VGA In

    Signal 【信号】 Anglog RGB(0.7Vpp)

    Connector【连接器】 15Pin D-Sub

    HDMI

    In

    Signal 【信号】 T.M.D.S

    Connector【连接器】 19Pin HDMI

    DVI In

    Signal 【信号】 T.M.D.S

    Connector【连接器】 24Pin DVI

    Horizontal frequency【行频】 31.5-80.0KHz

    Vertical frequency 【场频】 55-75Hz

    Video Mode 【视频模式】

    VGA,SVGA,XGA,SXGA,WSXGA+,WXGA, WXGA+,HD+,FHD

    Resolution 【分辨率】 Up to 1920*1080

    Video Output

    【视频输出】

    Signal 【信号】 R,G,B 8bit LVDS Output

    Connector 【连接器】 30Pin 2.0mm Pitch

    Color Temp 【色温】 9300/6500/7500/Srgb/User-defined

    Audio Input

    【音频输入】

    Signal 【信号】 PC-RGB

    Connector【连接器】 5Pin Audio

    Phone Output

    【耳机输出】

    Signal 【信号】 Phone Output

    Connector【连接器】 5Pin Audio

    Power【电源】

    DC input Requirement【额定】 12V(+0.6V)/3.0A

    Panel Power Input【屏供电电压】 +3.3Vdc/+5Vdc/+12Vdc (可三选一)

    Power OFF Model【关机模式】<0.5W

    Power Manage 【电源管理】 Yes

    LED Drive

    【LED 驱动】

    Typical Output Current

    【典型输出电流】

    320mA ( Adj Duty=100%,RL=panel)

    Max Output Voltage

    【最大输出电压】

    60V ( Adj Duty=100%,RL=panel)

    PCB

    Specification

    【PCB 板规格】

    PCB Layer 【PCB 层】 Two Layers

    PCB Material 【PCB 材料】 FR-4

    PCB Thickness 【PCB 厚度】 1.2mm

    PCB Dimension

    【PCB 尺寸】

    L*W*H 【长*宽*厚】 120*75*1.2mm

    Component Foot

    【元件引脚】

    Bottom Layer Height【底层引

    脚高度】

    <3.0mm

    Key Function

    【按健功能】

    Power Menu Right Left AUTO (Optional)
